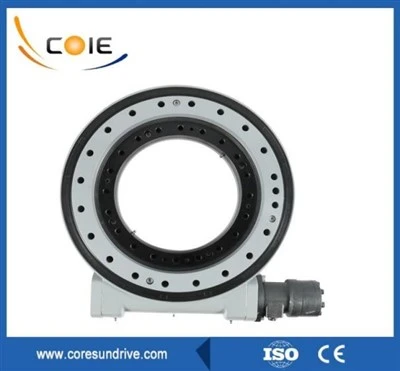

Dispozitivul de antrenare rotativ este compus dintr-un dispozitiv rotativ, o cutie de viteze și un motor electric sau un singur dispozitiv compus dintr-un dispozitiv rotativ și un motor reducător. Este antrenat de un motor setat la o anumită turație. Mișcarea motorului rotativ se fixează pe un plan orizontal sau vertical (sau în cazul unui tracker cu două axe care se mișcă simultan pe ambele planuri), astfel încât panoul solar să fie mereu în fața soarelui. În funcție de diferitele poziții ale soarelui în timpul zilei, trackerul solar și driverul rotativ reglează cu precizie unghiul și înclinarea panoului fotovoltaic față de soare, maximizând astfel energia electrică generată de panou.
Acționarea rotativă a unui tracker solar este o soluție complexă care permite unui dispozitiv să rezolve problemele de rotație, mișcare și transmisie de putere.
Designul închis al sistemului de antrenare rotativ asigură condiții interne bune de lucru pentru rulmenții rotativi din mecanismul rotativ. De obicei, materialele și etanșările sunt utilizate pentru construcție pentru a atinge nivelul de protecție IP65. Nivelul ridicat de protecție asigură, de asemenea, o durată de viață mai lungă a produsului.
Sistemul de rotire este proiectat cu un dispozitiv rotativ cu auto{0}}blocare pentru a preveni impactul inutil asupra unităților de panouri solare fotovoltaice în condiții meteorologice severe, cum ar fi uraganele și furtuna.
Descrierea producției
|
Model |
SC9 |
Marca |
Coresun Drive |
|
Raportul de transmisie |
61:1 |
Cuplu de ieșire (max.) |
12,2 kN.m |
|
Moment de înclinare (max.) |
33,9 kN.m |
Cuplul de menținere |
38,7 kN.m |
|
Capacitate de sarcină axială statică |
338 kN |
Evaluarea sarcinii radiale statice |
135 kN |
|
Eficiență mecanică |
40% |
Auto{0}blocare |
Autoblocare statică fiabilă |
|
Precizie |
Mai mică sau egală cu 0,2 grade |
Clasa IP |
IP65 |
Caracteristicile unității de rotire
Prin adoptarea rulmentului de rotire ca componentă de bază, acționarea de rotire poate suporta forța axială, forța radială și momentul de înclinare simultan. Acționarea de rotire este aplicată pe scară largă în remorci modulare, toate tipurile de macarale, platforme de lucru aeriene, sisteme de urmărire solară și sisteme de energie eoliană.
Cutiile de viteze electrice și planetare pot fi proiectate în funcție de cerințele clientului. Sistemul de rotire are avantajul de a economisi spațiu în instalații, capacitatea maximă de încărcare într-un design compact, durată de viață extinsă și costuri de întreținere reduse.
Glosar
1) Cuplul momentului de înclinare: Cuplul este sarcina înmulțită cu distanța dintre poziția sarcinii și centrul rulmentului de rotire. Dacă cuplul generat de sarcină și distanță este mai mare decât cuplul nominal al momentului de înclinare, mecanismul de rotire va fi răsturnat.
2) Sarcină radială: Încărcare verticală față de axa rulmentului de rotire
3) Sarcină axială: Sarcină paralelă cu axa rulmentului de rotire
4) Cuplul de menținere: este cuplul invers. Când unitatea se rotește invers și piesele nu sunt deteriorate,
5) Cuplul maxim atins se numește cuplu de menținere.
6) Auto-blocare: numai când este încărcată, unitatea de rotire nu este capabilă să se rotească înapoi și astfel se numește auto-blocare.
--Clientul poate alege motorul în funcție de dimensiunea de conectare a sistemului de rotire deja proiectată.
--Putem proiecta structura de conectare în funcție de dimensiunea de conectare a motorului clientului.
--Putem ajuta la furnizarea tuturor pieselor cu motor hidraulic, motor DC, motor AC, motor pas cu pas sau servomotor.
